Vindturbiner i samarbeid med SKF
Sammen med SKF overhaler vi nav og hovedlagre fra vindturbiner. Navene demonteres og tilstandsanalyseres i verkstedet vårt i Halden, og hovedlagrene (CRB og TRB) og tetningene byttes. Aksler og deksler som trenger det, blir reparert og maskinert før navet sendes tilbake.
Slik gjennomføres overhalingen

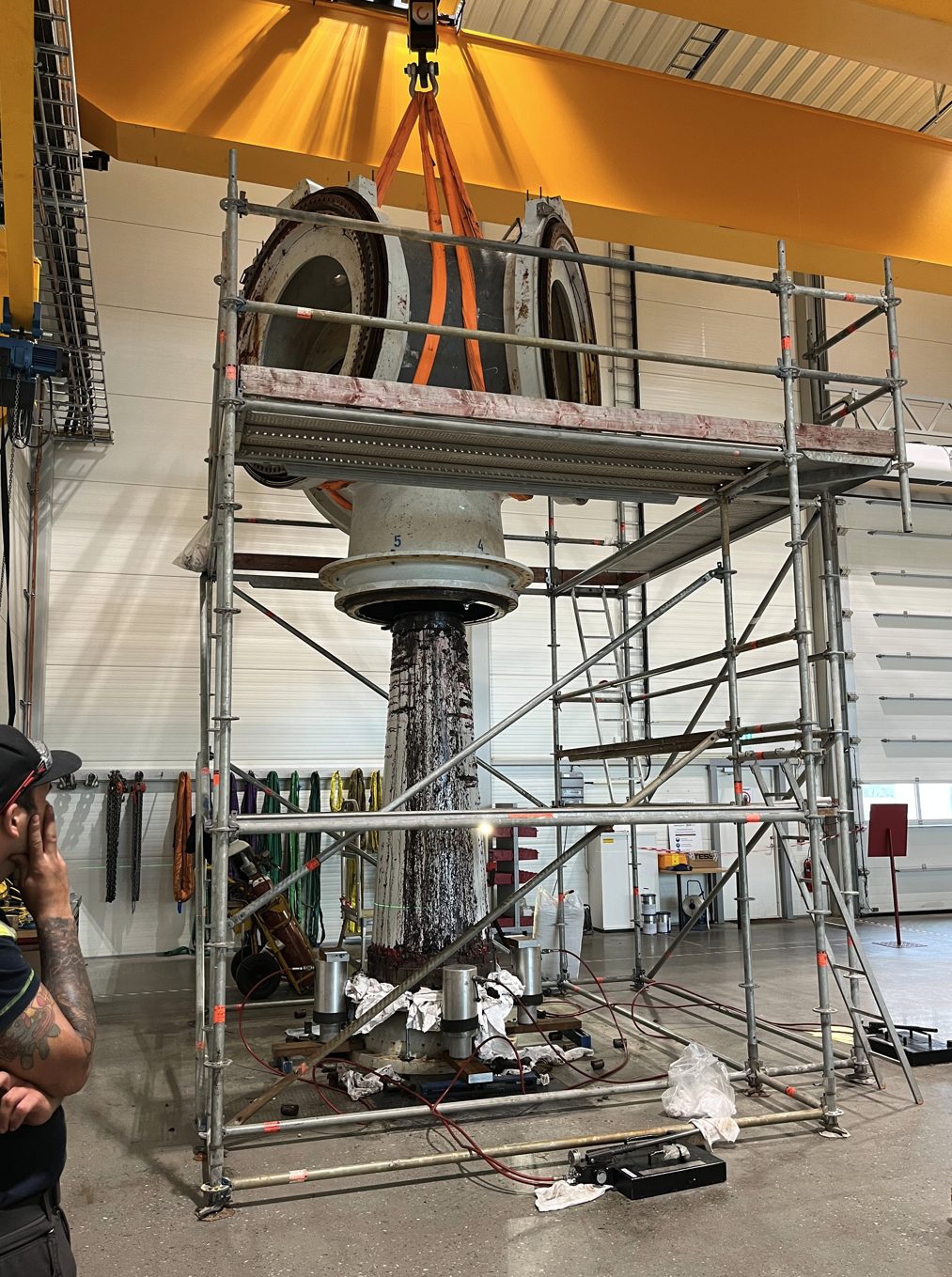

- Demontering og tilstandsanalyse: navet tas fra hverandre, og lagersetene på aksel og hus måles og dokumenteres i en måleprotokoll.
- Måling med CMM: vi målte opp dekselet til CRB-lageret i koordinatmålemaskinen og laget ny tegning ut fra målingene.
- Reverse engineering og modifikasjon: 3D-modeller og tegninger av eksisterende deler danner grunnlaget for modifikasjonene.
- Reparasjon av aksel: akselen ble reparert med termisk sprøyting (HVOF) og kontrollert med NDT.

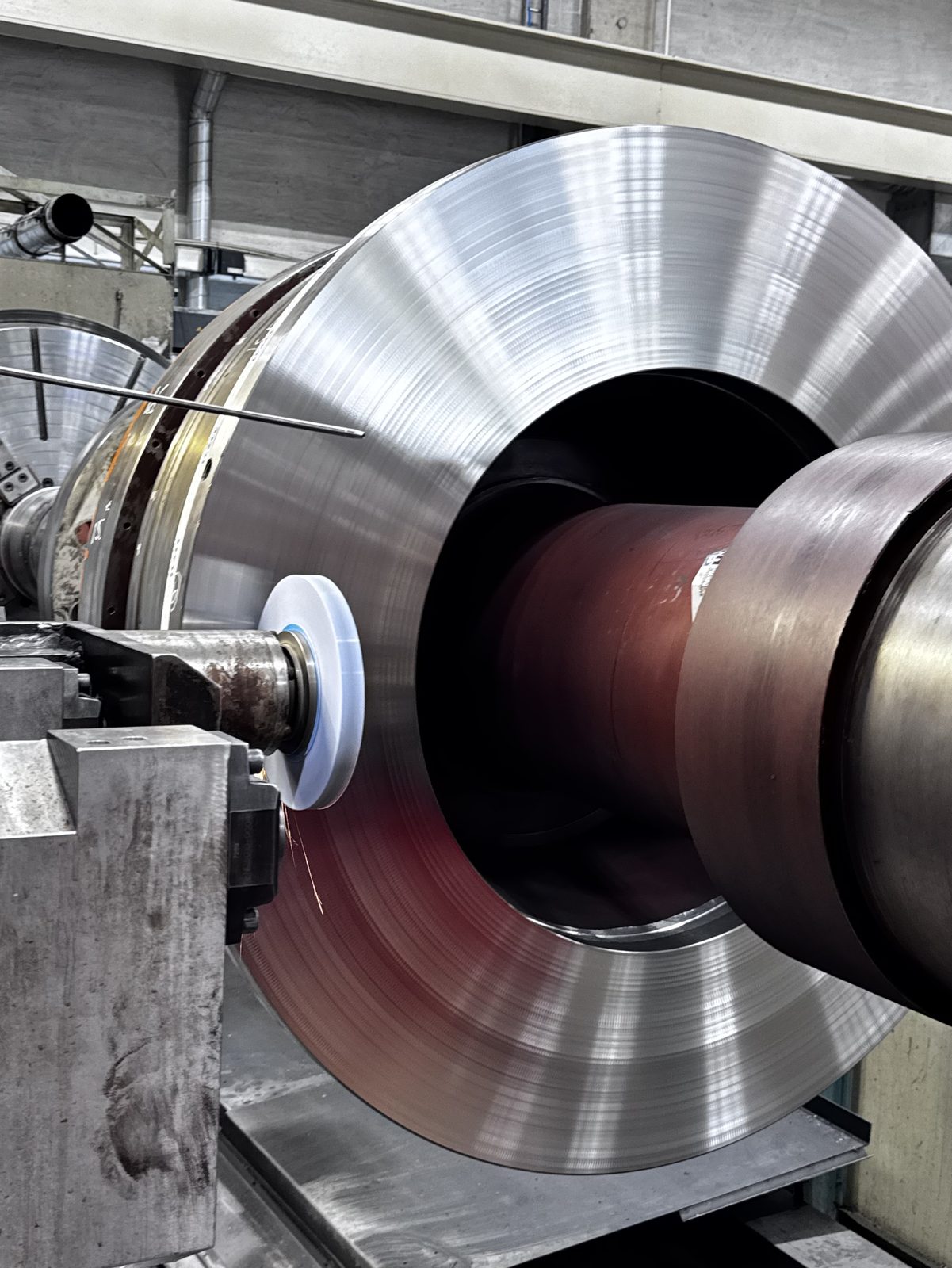

- Maskinering av navaksel: dreiing og sliping i Tacchi-dreiebenken vår, som har C- og Y-akse, roterende verktøy og slipeutstyr.

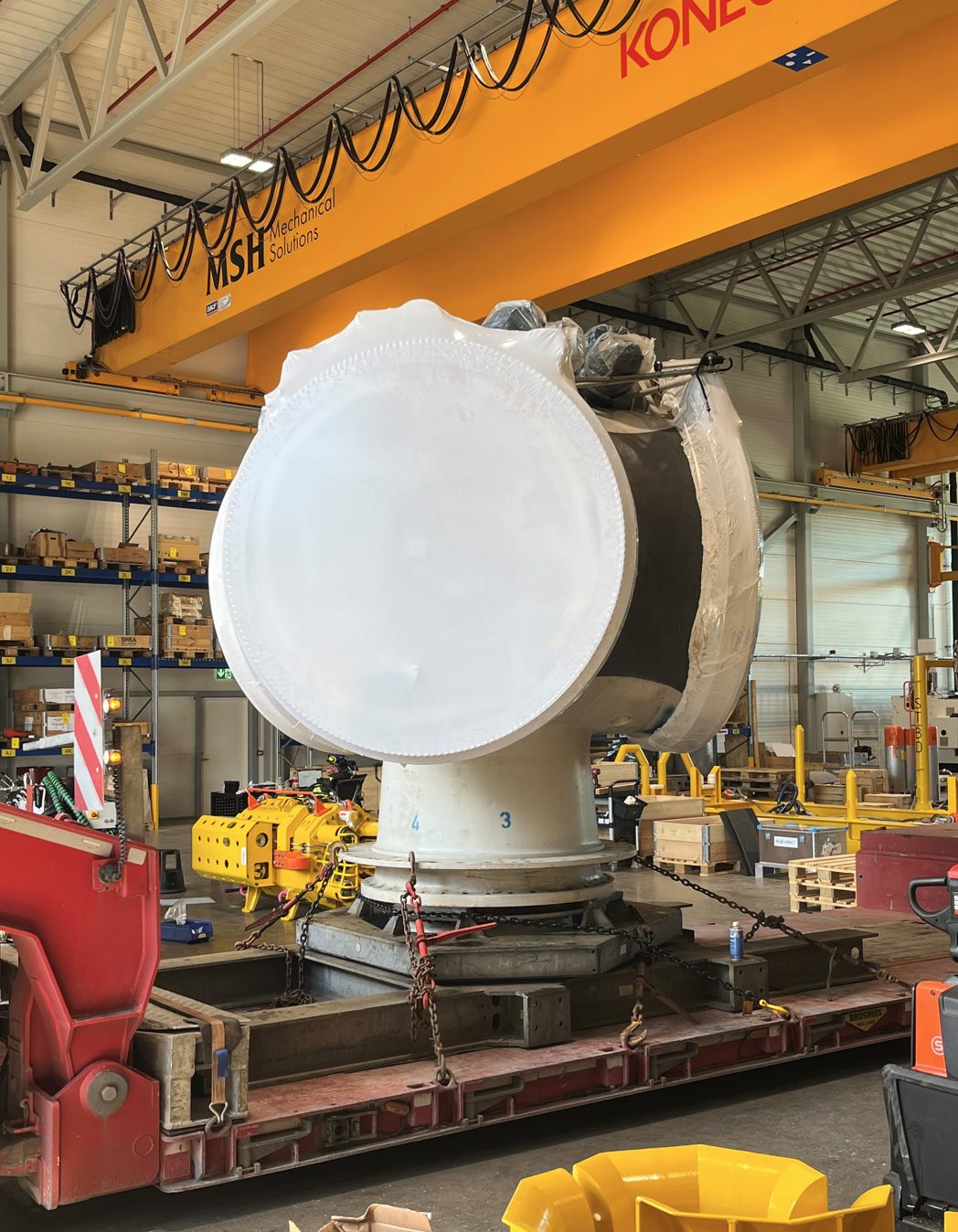

- Konservering og forsendelse: det ferdige navet konserveres og klargjøres for transport.
Den første vindturbinen er ferdig overhalt og levert, og arbeidet med flere pågår. Les mer om dreiing av store emner, CMM-måling og SKF-sertifisert service.
Fakta om prosjektet
| Samarbeidspartner | SKF |
| Omfang | Bytte av hovedlagre (CRB og TRB) og tetninger, utbedring av aksel og deksel |
| Metoder | Tilstandsanalyse, CMM-måling, reverse engineering, termisk sprøyting (HVOF), NDT, dreiing og sliping |
| Maskin | Tacchi CNC-dreiebenk, Ø2 300 × 14 000 mm, 50 tonn |
| Status | Første vindturbin levert, flere i arbeid |
Se overhalingen på video
En kort film fra YouTube-kanalen vår om overhalingen av vindturbinnav, som vi gjør i samarbeid med SKF.
Bilder fra prosjektet
